Стационарный транзисторный радиоприёмник ''Меридиан-Ф''

Меридиан-Ф
Марка	Меридиан
Год начала выпуска	1992
Элементная база	микросхемы
Габариты	105х72х72 мм
Масса	150 г

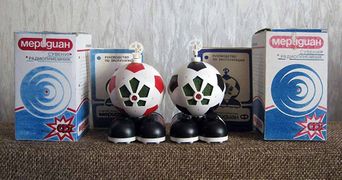

Сувенирный транзисторный радиоприёмник "Меридиан-Ф" выпускался с 1992 года Киевским ПО имени Королёва. УКВ радиоприёмник "Мередиан-Ф" оформлен в виде робота и рассчитан для работы в стандартном УКВ-ЧМ диапазоне - 65,8...73 МГц. В приёмнике по ВЧ применена специализированная микросхема КХА-060, усилитель НЧ собран на транзисторах. Чувствительность приёмника - 10 мкВ. Номинальная выходная мощность 50 мВт. Диапазон частот звука 450...3150 Гц. Питание осуществляется от 4-х элементов А-316 или батареи Крона. Габариты приёмника 105х72х72 мм. Масса 150 грамм.

Галерея

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Файлы

• Инструкция по эксплуатации и электрическая схема приёмника.

Источники

• Фотографии предоставили Юрий Александрович Морозов, Саратов, Юрий Билоконь, Черкассы, Жора Минский (фото и инструкция), Минск и Акбаев Ринат Сагитович, Уфа.
• Фотографии предоставили Юрий Александрович Морозов, Саратов и Юрий Билоконь, Черкассы.
