Стационарный транзисторный радиоприёмник ''Телевизор''

Телевизор
Год начала выпуска	1979
Заводы	Кулебакский завод радиоузлов
Элементная база	6 транзисторов

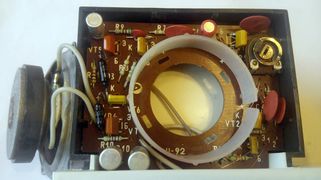

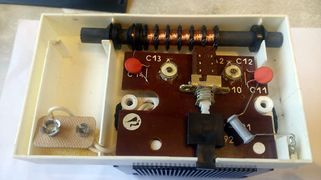

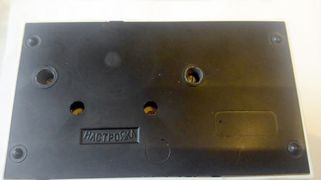

Сувенирный радиоприёмник "Телевизор" с 1979 года выпускал Кулебакский завод радиоузлов. Сувенир выпущен в преддверии Олимпиады-80. Он представляет собой уменьшенную копию телевизора на подставке с приёмником прямого усиления, работающий в диапазоне СВ. Питается приёмник от батареи Крона. Чувствительность 25 мВ/м. Селективность - 6 дБ. Номинальная выходная мощность - 60 мВт. Имеется регулятор громкости в виде подстроечного резистора, находящегося на плате с возможностью регулировки. Настройка на частоту происходит поворотом КПЕ, жёлтая ручка которого выведена на заднюю крышку. Были различные варианты оформления сувенира, в основном экранной заставки и цвета футляра. В 1990 году схема переведена на кремниевые транзисторы, исключён выходной трансформатор, добавлен диапазон ДВ.

Галерея

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Файлы

• Инструкция по эксплуатации и схемы радиоприёмника 1983 года выпуска.
• Инструкция по эксплуатации радиоприёмника 1990 года.

Источники

• Фото приёмников: Владимира Павлова, Санкт-Петербург, Юрия Александровича Морозова, Саратов, Александра Львовича Кокина, Москва, Алексея и Grower (ник).
• Фотографии: Владимира Павлова, С-Петербург, Ю.А.Морозова, Саратов, А.Л.Кокина, Москва.
