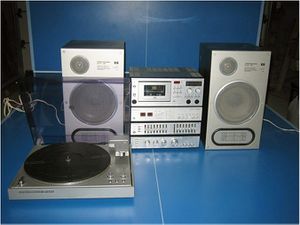

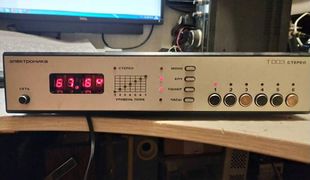

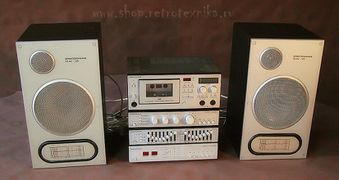

Стереокомплекс "Электроника T1-003-стерео" с 1982 года выпускал Горьковский завод "Орбита". Стереокомплекс состоит из стереофонического УКВ-ЧМ тюнера, многоканального эквалайзера, УЗЧ, кассетной магнитофонной приставки, ЭПУ высшего класса и двух АС. Тюнер имеет фиксированную настройку на 6 радиостанций с цифровой индикацией частот, имеются индикатор многолучевого приёма и электронные часы. Эквалайзер регулирует АЧХ комплекса на восьми частотах в каждом канале. Переключатели настроек приёма, режима дисплея, источников входных сигналов и режима работы усилителя квазисенсорные. Номинальная выходная мощность УЗЧ 2х20 Вт. Габариты блоков 300х200х80 мм. Частоты звука тюнера, эквалайзера, усилителя - 30...16000 и 20...20000 Гц. Пределы регулировки тембров в УЗЧ ±10 дБ. КНИ тюнера, эквалайзера и УЗЧ 0,5, 0,1 и 0,3 %. Переходное затухание между каналами эквалайзера и усилителя 50/35 дБ. Отношение сигнал/шум тюнера/эквалайзера/усилителя 60/70 дБ. Чувствительность тюнера 2 мкВ. Объем АС 17 л. Номинальное звуковое давление АС 1,2 Па. Было 2 варианта оформления передней панели, до номеров где-то 0750 шла фрезерованная из цельной плиты передняя панель, потом перешли на пластиковую, с накладкой. Внизу изображены тюнер и УМ с видом на монтаж.
Галерея
Файлы
Источники
- Фото Валерия Ерёмина и Alex Ko (ник).
- Последнее изображение сгенерированное ИИ предоставил Олег Лимонов.
- Фотография СК Валерия Владимировича Ерёмина, Москва.
