Телевизионный приёмник цветного изображения ''Радуга-701/Д''

Радуга-701/Д

Марка

Радуга

Год начала выпуска

1970

Заводы

Ленинградский завод имени Козицкого

Элементная база

лампы

Выходная мощность

2 Вт

Габариты

560х550х705 мм

Масса

60 кг

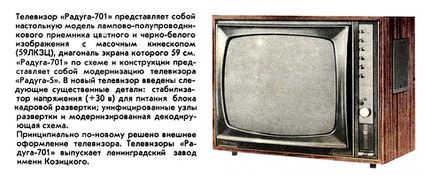

Неунифицированный цветной телевизор "Радуга-701/Д" (ЛПЦТ-59) с 1970 года опытно выпускал "Ленинградский завод имени Козицкого". Телевизор выполнен на лампах и полупроводниках в настольном исполнении с различными вариантами отделки корпуса и передней панели. Он обеспечивает приём цветного и ч/б изображений в любом из 12 каналов МВ, а модель Радуга-701Д и в любом канале ДМВ диапазона. Телевизор выполнен на кинескопе 59ЛКЗЦ. АС состоит из одного громкоговорителя типа 4ГД-7 и двух 1ГД-36. Номинальная выходная мощность канала звука 2 Вт. Диапазон воспроизводимых частот 100...10000 Гц. Чувствительность 150 мкВ в диапазоне МВ и 200 мкВ в диапазоне ДМВ. Ручки управления размещены на лицевой панели справа. В схеме имеются системы: АРУ; АПЧГ; АПЧ и Ф; автоподдержание размеров изображения при колебаниях в электросети; авторазмагничивание экрана и маски кинескопа при включении. Есть возможность подключения магнитофона для записи звукового сопровождения программ или его прослушивания на головные телефоны. Потребляемая мощность 270 Вт. Размеры телевизора 560 х 550 х 705 мм. Масса 60 кг. 2-е изображение - справочник по ремонту и настройке телевизора "Радуга-701/Д", он есть в сети. На сайт не поместил из-за большого объёма файла.
