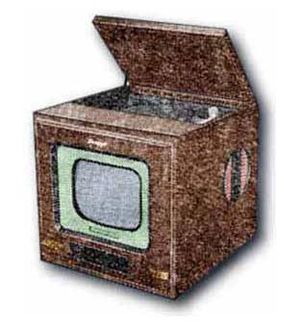

Телевизионный приёмник чёрно-белого изображения ''Беларусь-1''

Беларусь-1
Год начала выпуска	1955

Телевизионный приёмник чёрно-белого изображения "Беларусь-1" (телерадиола) с 1955 года выпускал Минский радиозавод. Комбинированная установка Беларусь-1 состоит их телевизора, всеволнового приёмника и ЭПУ воспроизводящее грамзапись с обычных или долгоиграющих пластинок. Установка имеет 21 лампу, 5 диодов и приёмную трубку типа 31ЛК2Б. Приёмные каналы выполнены по супергетеродинной схеме, с разделением сигналов ПЧ после преобразователя частоты. Переключатель рода работ включает телевизор, приёмник и электропроигрыватель независимо друг от друга, что избавляет их работу от взаимных помех и экономит электроэнергию. Телевизор рассчитан на приём только 1-й телевизионной программы. Приём ЧМ радио станций в модели не предусмотрен. Передняя стенка у футляра сделана съёмной, что предполагает возможность для замены приёмной трубки без выемки шасси из корпуса. Замена ламп производится со стороны ЭПУ. Установка Беларусь-1 по конструкции и электрической схеме практически аналогична телевизору Беларусь с учётом сделанных изменений. Их внешний вид так же сходен. Потребляемая мощность 200 Вт. При работе ЭПУ и работе приёмника 90 Вт. Номинальная выходная мощность канала звука 0,5 Вт. Диапазон воспроизводимых частот 150...7000 Гц. Габариты установки 450х435х545 мм. Вес 38 кг.

Галерея

•
•
•
•

Файлы

• Описание установки "Беларусь-1" в справочнике Самойлова.
