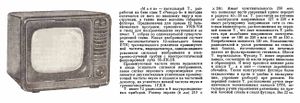

Телевизионный приёмник ч/б изображения "Маяк" с 1959 года выпускал Александровский радиозавод. Телевизор Маяк, его другое наименование "Маяк-1" экономичен по питанию, имеет небольшие габариты и массу, оригинальную конструкцию и ряд новых схемных решений. Телевизор собран из блоков, каждый из которых выполняет несколько функций. Так в блоке УПЧ триодные части радиоламп используются для предварительного усиления НЧ и в генераторе кадровой развертки. Такая конструкция позволила уменьшить число радиоламп до 12. Телевизор обеспечивает приём телепрограмм на любом из 12 каналов при чувствительности 250 мкВ. В нём применён кинескоп типа 35ЛК2Б. Телевизор имеет вход УНЧ, что позволяет воспроизводить граммофонную и магнитную запись. Выходная мощность усилителя низкой частоты на громкоговорителе типа 1ГД-9 равна 1 Вт, полоса звуковых частот 100...6000 Гц. Аппарат питается от сети переменного тока 127 или 220 В, потребляя мощность 120 Вт. От сетевой обмотки ТС сделаны отводы, присоединённые к переключателю с ручкой. Вращая эту ручку, можно поддерживать напряжения на лампах в пределах нормы, если напряжение колеблется в пределах 40%. Неоновая лампочка, расположенная спереди позволяет контролировать напряжение, поэтому можно обойтись без стабилизатора или автотрансформатора с вольтметром. Размеры телевизора 485х365х495 мм. Вес 22 кг. Цена 129 рублей (1961 год).
Галерея
Файлы
Источники
- Обработанные ИИ два последних изображения телевизора "Маяк" предоставил для сайта Олег Лимонов.
