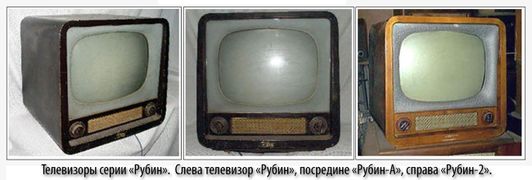

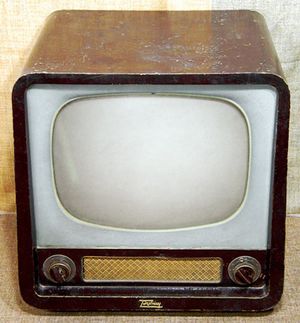

Телевизионный приёмник ч/б изображения "Рубин" с 1956 года выпускал Московский телевизионный завод. Телевизор Рубин работает в любом из пяти каналов, может принимать местные УКВ радиостанции, имеет вход звукоснимателя. Телевизор конструктивно состоит из двух шасси; приёмных каналов с выпрямителем и блока развёрток с синхронизацией. 2 шасси и кинескоп с ПТП смонтированы в футляре и соединены электрически. Два громкоговорителя находятся в нижней части футляра спереди. Футляр деревянный, полированный с размерами 485х490х420 мм. Вес телевизора 30,5 кг. Кинескоп 43ЛК2Б (3Б) с электростатической фокусировкой луча и ионной ловушкой. Основных регуляторов - шесть. Четыре из них сдвоены и выведены на переднюю панель. Вспомогательные ручки находятся сзади. Аппарат работает с комнатной и наружной антенной. Задняя стенка футляра съёмная, в ней есть вырезы для доступа к ручкам регулировки, переключателю сети и гнёздам. Горловина кинескопа закрывается колпаком, прикрепленным к задней стенке. С изменением уровня входного сигнала срабатывает АРУ. При дальнем и неустойчивом приёме включается схема автоподстройки частоты строк (АПЧ). Чувствительность телевизора 200 мкВ. Выходная мощность усилителя канала звука 2 Вт. Диапазон воспроизводимых звуковых частот 80...8000 Гц. Потребляемая мощность 150 Вт, при приёме ЧМ - 70 Вт. В конце 1956 года при неизменном оформлении телевизор модернизирован в модель Рубин-А, а в начале 1957 года в Рубин-2. Была произведена корректировка номиналов схемы и небольшие её изменения. Параметры модернизированных моделей, кроме повышения чувствительности до 100 мкВ и их внешнее оформление прежние. Первые выпуски телевизоров Рубин имели габариты 500х495х430 мм, а массу 38,5 кг. Затем габариты и масса ТВ за счёт меньшей толщины дерева футляра были уменьшены. Для увеличения ассортимента выпускаемых телевизоров с 1956 года завод одновременно выпускал телевизор "Топаз", который по схеме, конструкции и оформлению практически аналогичен модели "Рубин".
Галерея
Файлы
Источники
- Документы Александра Николаевича Хрисанова, город Санкт-Петербург.
