Трансляционный усилитель мощности ''УМ-50А''

УМ-50А
Год начала выпуска	1976
Выходная мощность	100 Вт
Габариты	325х315х265 мм
Масса	15,5 кг

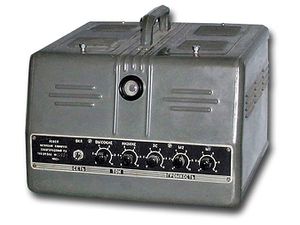

Трансляционный усилитель мощности "УМ-50А" с 1963 по 1976 год выпускал Аксарайский СНХ. Усилитель мощности "УМ-50А" предназначен для усиления и трансляции речи и музыки на заловые акустические системы или на уличные громкоговорители. Усилитель мощности применялся на небольших радиоузлах школ и промышленных предприятий. Номинальная выходная мощность 50, максимальная 100 Вт. Выходное напряжение 30 или 120 вольт. Диапазон воспроизводимых частот 60...8000 Гц. КНИ 5%. Минимальная потребляемая мощность 90 Вт. Габариты усилителя 325х315х265 мм. Масса 15,5 кг. Выпускались и усилители с наименованием "УМ-50АУ4.2", практически не отличающиеся от усилителя "УМ-50А".

Галерея

•
•
•
•
•
•
•
•
•
•
•
•
•
•

Файлы

• Инструкция по эксплуатации УМ "УМ-50А" со схемой.
• Инструкция по эксплуатации УМ "УМ-50АУ4.2" со схемой.

Источники

• Фото Крапивина Игоря Дмитриевича, Москва.

Примечания

Источник: Трансляционный усилитель мощности УМ-50А ·rw6ase.narod.ru В. Г. Харченко · с разрешения автора
