Усилитель предварительный ''Орбита УП-002-стерео'' и усилитель мощности ''Орбита УМ-002-стерео''

Орбита УМ-002C
Год начала выпуска	1985

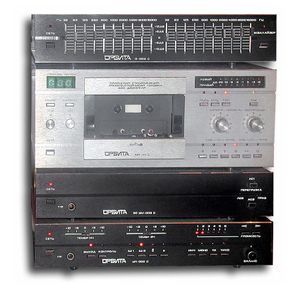

Усилитель предварительный Орбита УП-002-стерео и усилитель мощности "Орбита УМ-002-стерео" с 1985 года выпускал Ростовский завод "Электроаппарат". Усилители входили в состав комплекса "Орбита-002-стерео". УП предназначен для усиления стереофонического сигнала от звукоснимателя, электропроигрывателя, линейного выхода магнитофона, тюнера. Имеющееся коммутационное устройство позволяет подключить к усилителю два магнитофона для записи и перезаписи усиливаемых сигналов. Предусмотрена дискретная электронная регулировка громкости, оперативное уменьшение ее уровня, включение тонкомпенсации, регулировка тембра НЧ и ВЧ, световая индикация режимов работы, прослушивание фонограмм через стереотелефоны. УП может работать с активными АС и с УМ. Основные параметры: Диапазон усиливаемых частот при неравномерности АЧХ ±1 дБ - 20...20000 Гц. Номинальное выходное напряжение 1 В. Коэффициент гармоник 0,02%. Отношение сигнал, шум - 90 дБ. Потребляемая мощность 40 Вт. Габариты 320х320х60 мм. Масса 5 кг. Цена 520 рублей. УМ "Орбита УМ-002-стерео" предназначен для высококачественного усиления сигналов по мощности, поступающих с УП Орбита УП-002-стерео или от других источников. Выход УМ может быть нагружен на две акустические системы сопротивлением по 4 Ом. УМ имеет электронные системы защиты от КЗ на выходе и от перегрузок по входу, устройство защиты громкоговорителей. Предусмотрена защита от переходных процессов, позволяющая избавиться от коммутационных щелчков. Система задержки включения обеспечивает плавное нарастание сигнала на выходе, при включения УМ в сеть. Основные параметры: Номинальная выходная мощность на нагрузке 4 Ом - 2х50 Вт, номинальный диапазон частот - 20...25000 Гц, коэффициент гармоник 0,07%, отношение сигнал/шум с линейного входа 92 дБ; переходное затухание между каналами на частоте 1000 Гц - 50 дБ, потребляемая мощность 220 Вт. Габариты 320х320х60 мм, масса 7,5 кг.

Галерея

•
•
•

Файлы

• Инструкция по эксплуатации усилителя мощности "Орбита УМ-002-стерео" без электрической схемы.
