Учебный усилитель низкой частоты ''Демонстрационный''
Перейти к навигации
Перейти к поиску
| Демонстрационный | ||
| ||
| Год начала выпуска | 1958 | |
| Заводы | Ленинградский завод "Электродело" | |
| Выходная мощность | 3 Вт | |

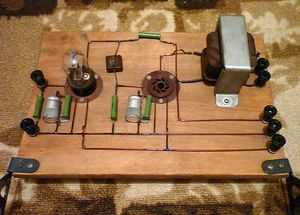

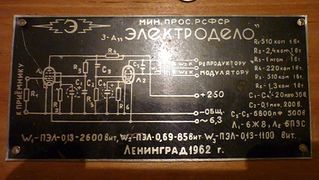

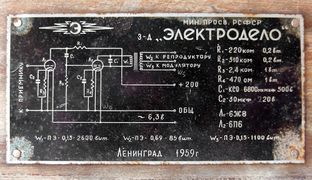

Учебный усилитель низкой частоты "Демонстрационный" (условное название) выпускался с 1958 года Ленинградским заводом Электродело. Комплектный усилитель изображён на первых трёх фотографиях. В оконечном каскаде могла стоять радиолампа 6П3С или 6П6С. Максимальная выходная мощность на лампе 6П6С была 3 Вт а на лампе 6П3С - 5 Вт. Чувствительности усилителя было вполне достаточно для усиления сигнала с пьезоэлектрического звукоснимателя и динамического микрофона с переходным трансформатором. Выходной трансформатор имел выход на громкоговориель соответствующей мощности и выход на передатчик, для использования усилителя в качестве модулятора.
Галерея
Источники
- Материалы "Юного Техника" взятые мной с форума https://rt20.getbb.ru/ из раздела "Коллекционеры".
Примечания
Источник: Учебный усилитель низкой частоты Демонстрационный ·rw6ase.narod.ru В. Г. Харченко · с разрешения автора
