| Темп-22
|
|
|
| Марка
|
Темп
|
| Год начала выпуска
|
1959
|
| Страна выпуска
|
СССР
|
| Выходная мощность
|
2 Вт
|
| Габариты
|
380х490 мм
|

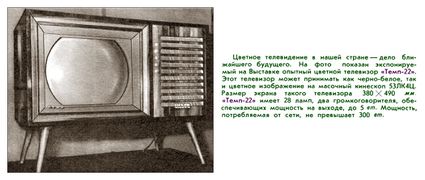

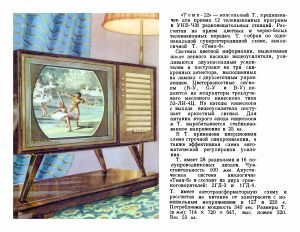

Телевизионный приёмник цветного изображения "Темп-22" опытно выпускали в 1959 года. С 1958 года в СССР начали массовые эксперименты по приёму и передаче цветного изображения. Экспонируемый на Всесоюзной Выставке Достижений Народного Хозяйства в Москве в 1959 году опытный образец цветного телевизора - Темп-22 был разработан в 2-х вариантах. Первый вариант имел собственную акустическую систему, а второй вариант рассчитан на применение внешней. Телевизор принимал чёрно-белое и цветное изображение на трёхцветный масочный кинескоп типа 53ЛК4Ц. Размер экрана 380х490 мм. Телевизор с АС имел 28 радиоламп, два 3-х ваттных громкоговорителя. Потребляемая аппаратом мощность не превышала 300 Вт. Собран телевизор был на основе серийного американского цветного телевизора Адмирал. Кинескоп содержит три прожектора и экран, состоящий из большого количества точек цветных люминофоров (красного, синего и зеленого свечения) и специальную маску из металла с большим количеством отверстий. Электронный луч каждого прожектора проходит через отверстие маски и попадает на соответствующую, для данного прожектора точку люминофора. Таким образом, один электронный луч должен ударяться только в точки люминофора красного свечения, второй только в точки люминофора синего свечения и третий только в точки люминофора зеленого свечения. В результате три прожектора создают самостоятельно и одновременно красное, синее и зеленое изображения, создающие в совокупности изображение передаваемого объекта в натуральных цветах. Переключатель телевизионных каналов, регулировка яркости и громкости выведены на верхнюю часть передней панели футляра, а под экраном расположен выключатель сети. Все остальные ручки управления выведены на правую боковую и заднюю стенки футляра, два громкоговорителя установлены на левой боковой стенке. Телевизор прост в управлении и имеет по сравнению с ч/б аппаратами два дополнительных органа регулировки - регулировку фазы и регулировку цветного тона. В телевизоре 30 (28) ламп, 16 германиевых диодов. В схеме использованы: инерционная автоматическая подстройка частоты генератора поднесущей, ключевая АРУ, инерционная схема синхронизации, помехоустойчивый селектор, стабилизация ускоряющего напряжения и др. Основные технические данные: Чувствительность по каналам сигналов изображения 100 мкв. Четкость изображения: по горизонтали 400 линий, по вертикали 400 линий. Полоса воспроизводимых звуковых частот 60..8000 Гц (левое фото). Номинальная выходная мощность усилителя НЧ - 2 Вт. Поттребляемая мощность 340 вт. Размеры изображения 395х470 мм. Размеры футляра 1030х712х647 мм. В начале 1960 года для экспериментов по приёму программ цветного телевидения было изготовлено 50 телевизоров, а в середине 1960 года эксперименты прекращены.
Галерея
Файлы
Источники
- Статья о телевизоре "Темп-22" в восьмом томе, книги "Товарный словарь" за 1960 год.
