Частотомер электронно-счётный Ч3-44

Ч3-44
Год начала выпуска	1975
Габариты	320х165х327 мм
Масса	7,5 кг

Частотомер электронно-счётный "Ч3-44" выпускался возможно с 1975 года в Армении. Служит для автоматического измерения частот синусоидальных электрических сигналов и выдачи напряжения кварцованной частоты. Входное сопротивление прибора 1 МОм, входная ёмкость не более 30 пФ. Частота кварцевого генератора 1 МГц. Питается от сети переменного тока 220 В частотой 50 Гц или напряжением 220 В или 115 В частотой 400 Гц. Потребляемая мощность 60 Вт. Габариты 320х165х327 мм. Вес 7,5 кг. Прибор применяется для настройки, испытаний и калибровки различного рода приёмо-передающих трактов, фильтров и генераторов, а также для настройки систем связи и других устройств.

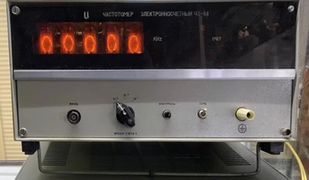

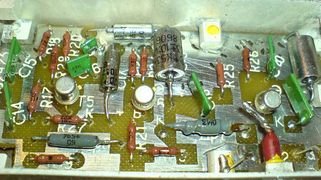

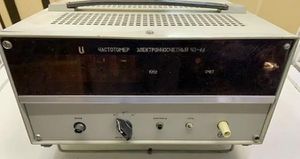

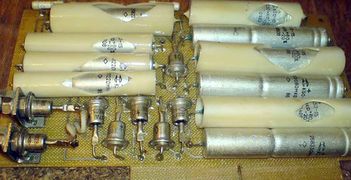

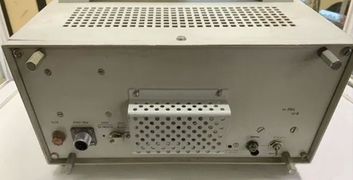

Галерея

•
•
•
•
•
•
•
•

Файлы

• Техническое описание частотомера.
• Инструкция по эксплуатации частотомера.
• Электрические схемы частотомера.
