Электроакустический агрегат ''Электрон'' (1968)

Электрон-(ААС+вибрато)
Год начала выпуска	1968

Электроакустический агрегат "Электрон" выпускал с 1968 года один из оборонных заводов в Ростове-на-Дону. Агрегат предназначен для озвучивания струнных музыкальных инструментов. Кроме этого он может быть использован для усиления звучания речи, грамзаписи, магнитофона, приёмника и т.д. Вибрация звука достигается встроенным генератором вибрато. Номинальная выходная мощность 1 Вт. Диапазон звуковых частот пропускаемых громкоговорителем 85...8000 Гц. Нелинейные искажения не более 5%. Чувствительность со входа звукоснимателя 10 мВ, магнитофона 200 мВ. Питание универсальное 12 В от трёх батарей КБС-Л-0,5 или от сети переменного тока 220 В через БП. Потребляемая от сети мощность 8 Вт. Частота вибрации 6 Гц. Габариты агрегата 300х149х82 мм. Масса 1,8 кг.

Галерея

•

Файлы

• Инструкция по эксплуатации усилителя "Электрон" и его электрическая схема.

Источники

• Прислал Сергей Панасенко, Донецк.

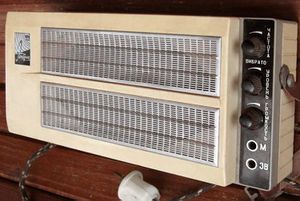

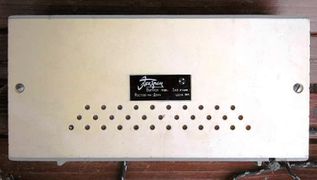

• Фото усилителя принадлежат Сергею Попову, Винница.
