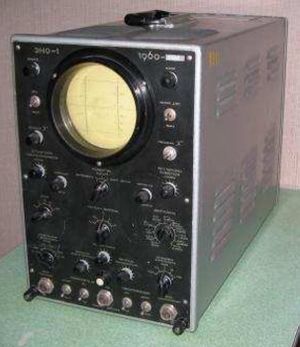

Электронно-лучевой низкочастотный осциллограф ''ЭНО-1''

ЭНО-1

Год начала выпуска

1954

Габариты

576х444х280 мм

Масса

26 кг

Электронно-лучевой низкочастотный осциллограф "ЭНО-1" разработан в 1954 году в ОКБ завода № 555 города Вильнюса, Литовская ССР (Вильнюсский НИИ радиоизмерительных приборов с 1965 года) и, возможно там изготавливался. Предназначен для наблюдения формы низкочастотных электрических колебаний, а также для рассмотрения формы и измерения основных параметров импульсных процессов большой длительности. Осциллограф «ЭНО-1» является первым отечественным осциллографом с открытым входом канала вертикального отклонения по постоянному току (так называемый “открытый вход”). ЭЛТ типа 13Л036 с диаметром экрана 125 мм. Имеет непрерывную и ждущую развёртки. Полоса пропускания канала вертикального отклонения от 0 до 1 МГц. Чувствительность не хуже 3 мВ/мм. Имеется выносной делитель, обеспечивающий ослабление входного сигнала в 10 раз. Входное сопротивление без выходного делителя 510 кОм и 75 Ом; c выносным делителем 5,1 МОм. Питание от сети переменного тока. Потребляемая мощность 250 ВА. Габариты 576х444х280 мм. Вес 26 кг. В связи с ведением нового ГОСТа, возможно в 1957 году, осциллограф был переименован в "С1-4". Часть 3. К.Д.Осипов, В.В.Пасынков. Для более полной информации по теме ниже приведена рекомендуемая литература: А.Ф.Денисов, Я.М.Россоский «Люди. Годы. Осциллографы». Вильнюс. В.Б.Дворецкий, А.Ф.Денисов, Н.А.Кухаренко, Б.И.Проць, Ю.А.Рябинин. Под редакцией А.Ф.Денисова «Страны. Годы. Осциллографы». Вильнюс. Приборы для измерения формы колебаний. Под редакцией А.Г.Ремеза». Издательство «Советское Радио». Москва. Г.П.Шкурин «Справочник по электроизмерительным и радиоизмерительным приборам. Радиоизмерительные приборы» Издание третье переработанное и дополненное.
