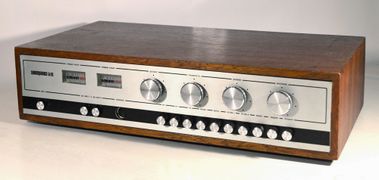

Электрофон ''Электроника Б1-01''

Электроника Б1-01
Марка	Электроника
Год начала выпуска	1975
Заводы	Казанский завод радиокомпонентов
Выходная мощность	60 Вт
Габариты	170х465х385 мм

Электрофон "Электроника Б1-01" с 1975 года выпускал Казанский завод радиокомпонентов. Стереофонический электрофон высшего класса "Электроника Б1-01" состоит из 4-х отдельных функциональных блоков: стереофонического электропроигрывателя, стереофонического усилителя звуковой частоты и двух акустических колонок. В блоке электропроигрывателя используется трёхскоростное (45, 33, 16 об/мин) электропроигрывающее устройство высшего класса "0-ЭПУ-1С". Коэффициент детонации 0,2%. Скорости в ЭПУ переключаются кнопочным переключателем изменяющим частоту напряжения генератора. В качестве электродвигателя использован низкооборотный конденсаторный синхронный электродвигатель типа "ТСК-1". В электропроигрывателе установлен металлический трубчатый тонарм, статически сбалансированный во всех плоскостях. ЭПУ имеет компенсатор скатывающей силы, микролифт и устройство для регулирования веса приведенного к концу иглы. Тонарм снабжен магнитоэлектрической головкой ГЗМ-003, работающей при приведенном весе 20 мН. Диапазон рабочих частот ЭПУ не уже 20..20000 Гц. Высококачественный двухканальный стереофонический усилитель модели предназначен для совместной работы с различными источниками звуковых программ. Его номинальная выходная мощность в каждом канале 60 Вт. Коэффициент нелинейных искажений 0,5%. В усилителе НЧ предусмотрена регулировка стереобаланса, раздельная регулировка тембра НЧ и ВЧ частотам. Имеется возможность для подключения одновременно двух акустических колонок в каждом канале. Стереоусилитель имеет раздельную индикацию уровня выходного сигнала в каждом канале стрелочными индикаторами, световую сигнализацию перегрузки усилителя, наличие фильтров для ВЧ и НЧ частот, устройство отключения тонкомпенсации и раздельного отключения АС. В модели используются АС закрытого типа объемом 54 л, каждая из которых состоит из двух громкоговорителей 10ГД-30 и четырех ЗГД-31. Наружные размеры электропроигрывателя - 170х465х385 мм, усилителя низкой частоты - 490х300х110 мм, одной акустической системы - 630х340х250 мм. Масса у отдельных устройств имеет массу соответственно 15, 20 и 30 кг.

Галерея

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Файлы

• Инструкция по эксплуатации ЭП.
• Инструкция по эксплуатации УНЧ.
• Описание ЭФ в Радио №7 за 1975 г.
• Описание ЭФ в справочнике Н.В.Анисимова.
• Описание ЭФ в справочнике ТРЗ-101 за 1979 год.

Видео

• Усилитель и проигрыватель "Электроника Б1 01" на YouTube, канал «Radio Head»
• Электроника б1 01 на YouTube, канал «ra9fmn»
• Электроника Б1-011 Кладовка . Выпуск №16 на YouTube, канал «Владимир Варфоломеев»
