Электрофон сетевой транзисторный ''Арктур-004-стерео''

Арктур-004-стерео
Марка	Арктур
Год начала выпуска	1982
Заводы	Бердский радиозавод
Выходная мощность	25 Вт
Габариты	610х390х250 мм
Масса	22 кг

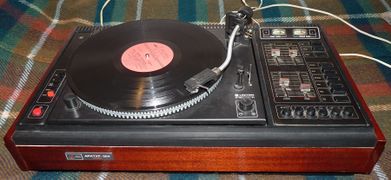

Стереофонический транзисторный электрофон "Арктур-004-стерео" с 1981 года выпускал Бердский радиозавод. ЭФ предназначен для прослушивания записи с моно и стереофонических грампластинок и состоит из 2-х скоростного ЭПУ производства ПНР, УНЧ и 2-х АС 25АС-309. Есть регулировка тембра НЧ, ВЧ, баланса, фильтры нижних, средних и верхних частот, электронная защита от КЗ в нагрузке, контроль уровня сигнала стрелочными индикаторами. В ЭПУ есть компенсатор скатывающей силы, регулировка частоты вращения диска, автостоп и микролифт. ЭФ работает и как усилитель. Частота вращения диска 33,1/3 и 45,11 об/мин. Коэффициент детонации 0,1%. Номинальная выходная мощность 2х25 Вт. Диапазон частот по звуковому давлению 40...20000 Гц. Уровень фона -50 дБ. КНИ 0,2%. Потребляемая мощность 150 Вт. Габариты ЭФ 610х390х250 мм. Одной АС 480х285х261 мм. Масса 22 кг. АС 13 кг.

Галерея

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Файлы

• Инструкция по эксплуатации ЭФ (А.Люберецкий, Москва).
• Электрическая схема модели.
• Описание электрофона в справочнике И. Белова.

Видео

• Электрофон "Арктур-004-Стерео" СССР 1982 г. на YouTube, канал «Виртуальный музей Retrotexnika»
• Электрофон ,,Арктур 004 с на YouTube, канал «Alex Bush»
• Как сделать АРКТУР 004 (Винил) на YouTube, канал «ВРЕМЯ ИНЖЕНЕРОВ»
• Арктур 004 стерео на YouTube, канал «ERA OF SOUND STYLE __ ЭРА ЗВУКОВОГО СТИЛЯ»

Источники

• Фото Mikhail Nisparelevich и Иванова Сергея Алексеевича, Москва.
• Фото Mikhail Nisparelevich.

Примечания

Источник: Электрофон сетевой транзисторный «Арктур-004-стерео» ·rw6ase.narod.ru В. Г. Харченко · с разрешения автора
